Complessivo a 2-4 tratte

Serie CMLD-TN

  • Prodotto conforme allo standard: EN 1677-4
  • Serie CMLD: per ganci da gru fino a no.25 DIN 15401
  • Serie TN: per ganci da gru fino a no.40 DIN 15401
  • Working Load Limit (WLL) Serie CMLD: 3,55 - 14 t
  • Working Load Limit (WLL) Serie TN: 5,6 - 22,4 t
Specifiche
Serie CMLD

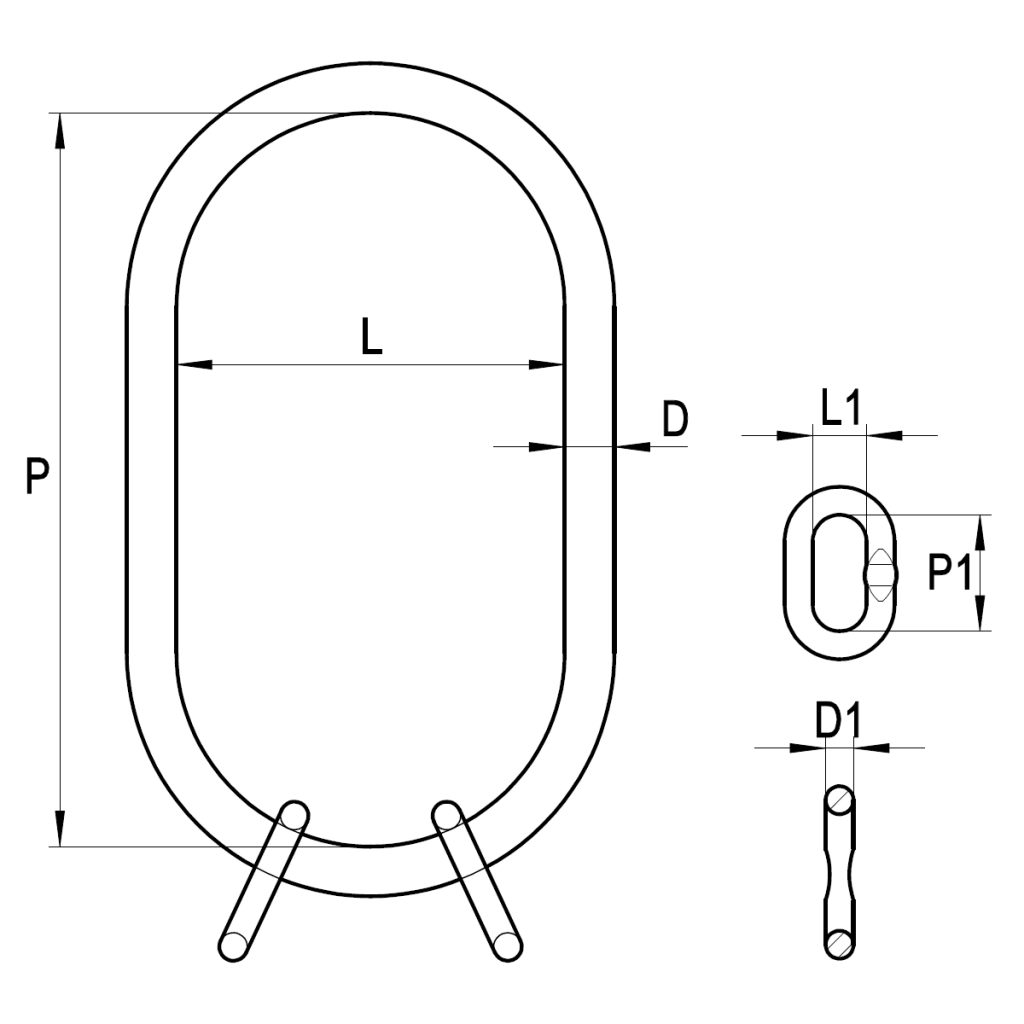

Article Matching Chain (mm) Dimension (mm) Weight (kg) / Approx WLL* (t) / Max
    2 legs 3-4 legs D P L D1 P1 L1
CM22L13D 6-7-8 6 23 340 180 13 60 38 3,5 3,55
CM26L16D 10 7-8 27 340 180 16 70 34 5,1 5,6
CM32L20D 13 10 33 340 180 19 85 40 8 9,5
CM40L22D 16 13 40 340 180 23 115 50 12,3 14

*Il WLL si riferisce al solo anellone o complessivo; per i WLL delle brache di catena fare riferimento al documento.
Specifiche
Serie TN
Article Matching Chain (mm) Dimension (mm) Weight (kg) / Approx WLL* (t) / Max
    2 legs 3-4 legs D P L D1 P1 L1
TN26 10 8 27 430 220 19 85 40 6,6 5,6
TN32 13 10 33 430 220 19 85 40 9,4 9,5
TN40 16 13 40 430 220 27 140 65 16,1 14
TN45 19-20 16 45 430 220 27 140 65 19,6 22,4

*Il WLL si riferisce al solo anellone o complessivo; per i WLL delle brache di catena fare riferimento al documento.
